Simulação FEM

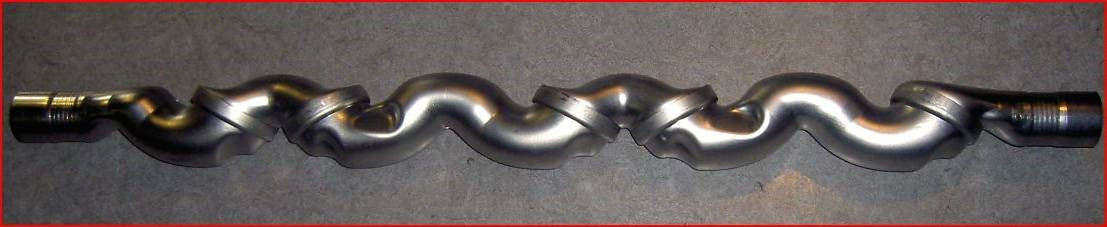

A primeira parte do processo de produção é desenhar o produto para o cliente com as dimensões cruciais, tipo de material a ser usado, minima espessura/ densidade do material, etc. Outros processos serão previstos para a produção do produto, de acordo com as necessidades, processos como curvagem, pré moldagem e hidroconformação. Esses processos serão simulados pelos calculos FEM, para que haja a estimativa de finalização da produção e para que se crie robustez. Um exemplo da simulação FEM usando Autoform e o produto final. Cinco produtos indenticos em um tubo.


Hidroformada

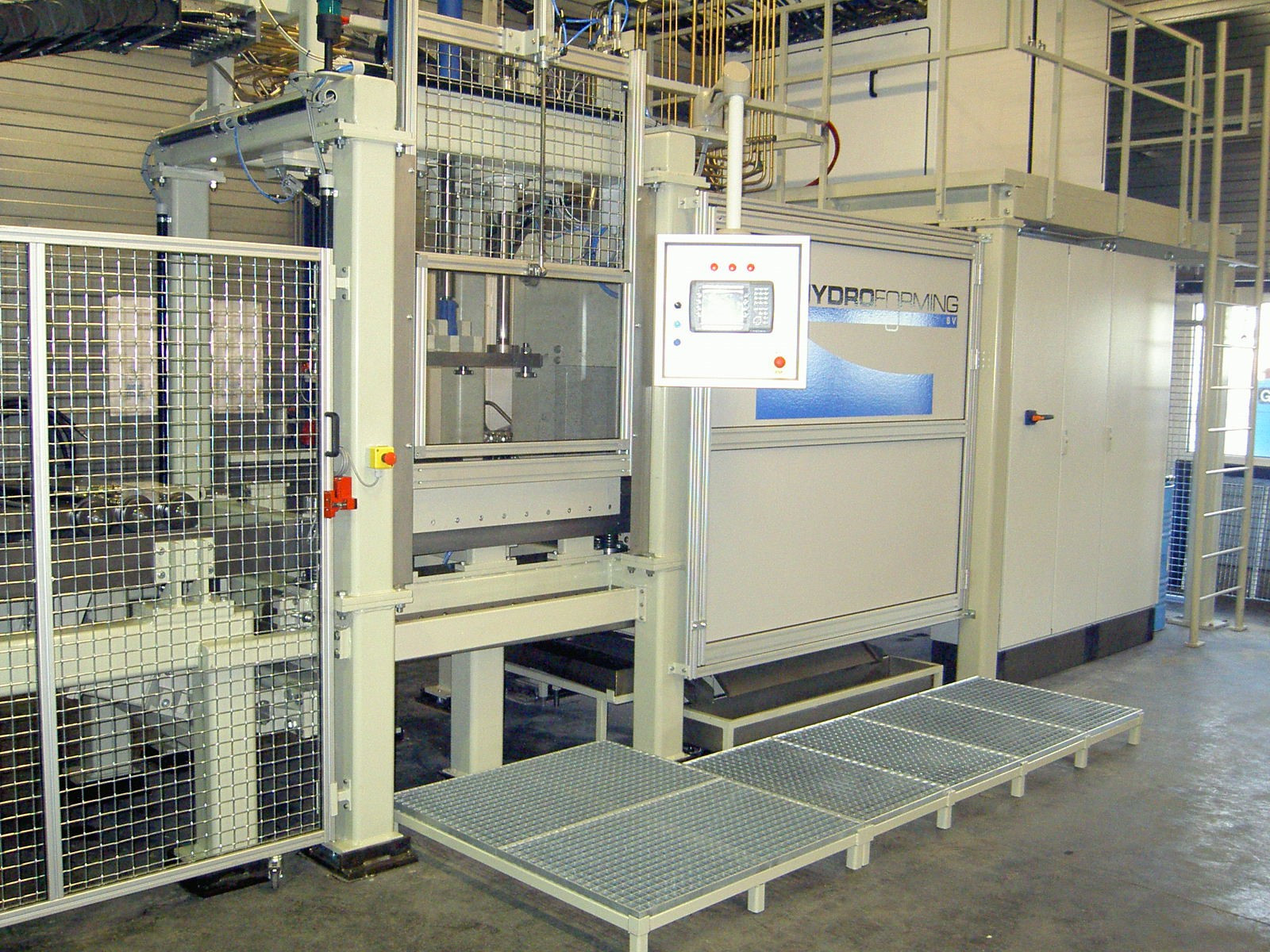

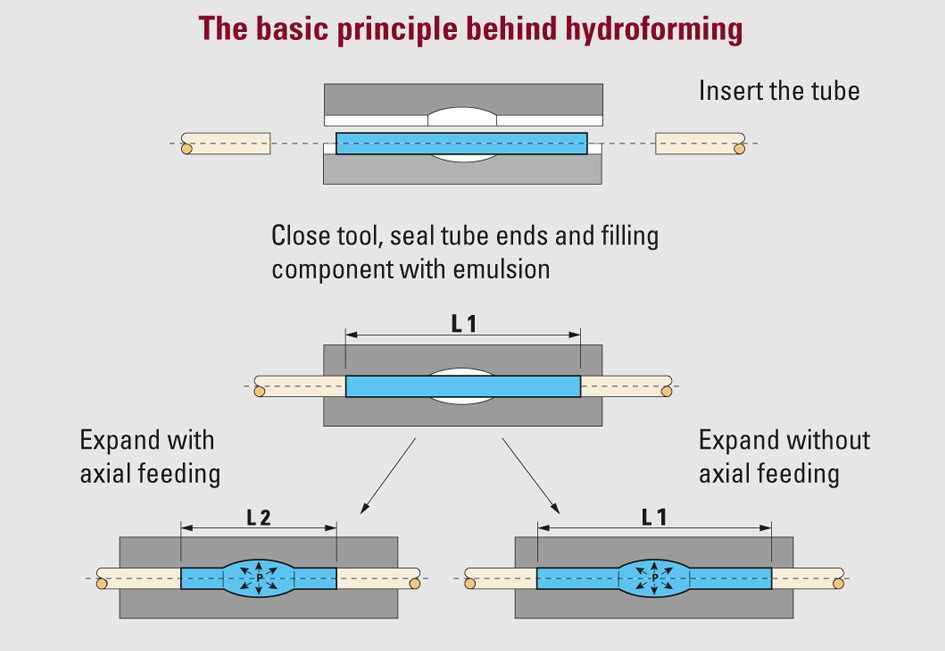

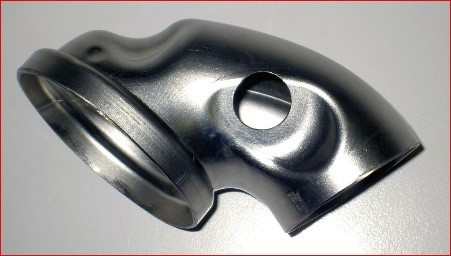

Hidroformação é o processo de deformação no qual um líquido (água normalmente) age como uma ferramenta de deformação no interior. Devido ao comportamento incompreensivel do líquido, esse processo pode ser realizado. Na parte externa do produto, uma ferramenta mecânica (molde) é usada. A Hidroformação é adequada a produtos ocos e estruturas muito complexas de chapas de metal ou tubulações. Esse processo de deformação resulta em alta precisão de forma e dimensões. No caso da hidroformação de tubos, a ferramenta se encontra em um molde superior e outro inferior, os quais podem ser fechados ao redor do tubo. É aplicada pressão dentro e o tubo terá seu raio expandido. Finalmente o tubos erá pressionado ao redor do molde. Dessa forma o formato final é alcançado. A pressão pode ir de 3000 bar ou mais. O tubo hidroconformado pode ser repartido de duas formas: com ou sem alimentação de material axial.


Pré e pós processo

A Fomeco Belgica assegura os seguintes processos pré e pós operação caso seja necessário: - Estampar - Curvar - Incineração - Corte a laser em 3D - Conformação de bocal do tubo - Soldagem - Testes de estanqueidade
